VOLTEX PACKED SCRUBBER V730シリーズ高効率円筒竪型充填塔

 VOLTEX パックドスクラバーは、以下のように優れた特性を持つ円筒竪型充填塔タイプ気液接触装置です。

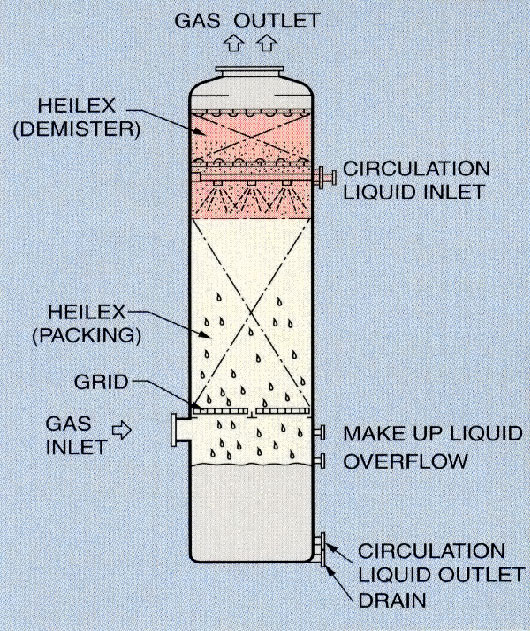

パックドスクラバーの構造

パックドスクラバーの構造

1.充填層、循環槽、デミスター、一体型

 左図のように、一体型となっており、循環槽や、ミスト分離器を別途設置する必要がありません。被処理ガスは、本体下部ガス入口より導入され、充填層のハイレックス(U125,200,300,またはU500)を通過し、上部のガス出口から排出されます。一方、吸収液は、充填層の上部から散布され被処理ガスと向流接触します。この間に、ガス中の対象物質が液側へ拡散、溶解吸収されます。

2.充填層は、トーヨーハイレックス

 充填層には、高性能のハイレックスを採用しています。

3.デミスターも、トーヨーハイレックス

デミスターにもハイレックスを採用しており、高性能のミスト除去が出来るので、いわゆる飛沫同伴の心配がありません。

4.本体の材質

 耐食FRPやSUS材料等を採用しており、耐食条件により決定します。場合によっては、SS400 + ゴムライニング、SS400 + フレークライニングもあります。

5.内部品

 通常、PPまたはPVCで、設計条件により、SUS等を採用します。

パックドスクラバーの特徴

1.高効率除去

 設計条件に合った高性能充填物ハイレックスを選定するため、非常に高い吸収効率が期待できます。

2.低圧力損失、安い動力費

 低圧力損失のハイレックスを採用し、また高開口比のグリッドを使用しているため、装置の圧力損失が低く、従って送風機の動力費が低減できます。

3.コンパクト設計

 ハイレックスの採用のため、大きい線速度がとれるので塔径を小さくでき、設置面積を小さくできます。

4.各種応用設計に対応

 吸収塔のほか、放散塔、減湿塔、回収塔、ミスト、ダスト除去塔、ガス冷却塔の用途にも設計対応できます。

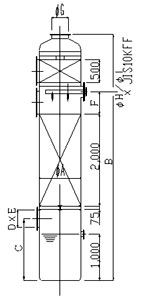

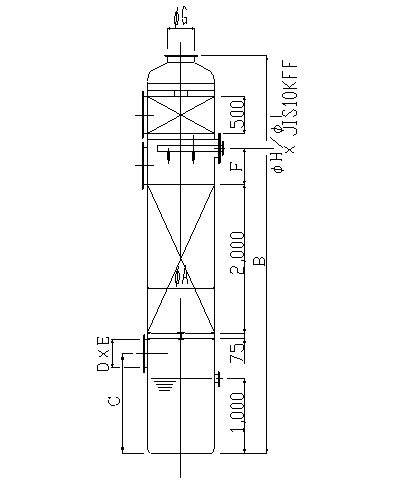

パックドスクラバーの構造

型番

φA

B

C

D

E

F

φG

φH

φI

V731

300

4,430

1,225

φ150

 -

200

150

50

150

V731.5

450

4,650

1,275

φ200

 -

250

250

50

200

V732

600

4,655

1,275

250

300

300

300

50

200

V732.5

750

4,915

1,300

300

350

300

300

50

200

V733

900

4,945

1,300

300

400

300

300

50

200

V734

1,200

5,015

1,300

300

760

300

500

50

200

V735

1,500

5,230

1,340

380

910

380

600

65

250

V736

1,800

5,420

1,375

450

1,220

450

750

65

250

V737

2,100

5,480

1,375

450

1,520

450

900

65

250

V738

2,400

5,530

1,375

450

1,830

450

1,050

100

250

V739

2,700

5,600

1,375

450

2,130

450

1,050

100

250

V7310

3,000

5,780

1,400

550

2,400

500

1,200

100

250

7300シリーズ標準型番と標準仕様

型番
処理風量
u/min
循環液量
l/min
補給水量
l/min
循環ポンプ
揚程
MPa
V731
5〜10
10〜20
2
0.2
V731.5
10〜20
25〜40
4
0.2
V732
20〜40
45〜70
7
0.2
V732.5
40〜65
70〜110
11
0.2
V733
65〜95
100〜160
16
0.2
V734
95〜170
190〜280
28
0.2
V735
170〜260
290〜440
44
0.2
V736
260〜380
420〜640
64
0.2
V737
380〜520
580〜870
87
0.2
V738
520〜680
750〜1,130
113
0.2
V739
680〜870
950〜1,430
143
0.2
V7310
870〜1,060
1,180〜1,770
177
0.2

 上表は、標準仕様のため、使用条件、除去対象物質等により、変更することがあります。

 充填物として、トーヨーハイレックス300を使用した場合の標準です。
