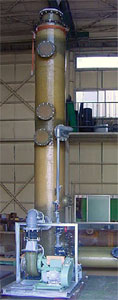

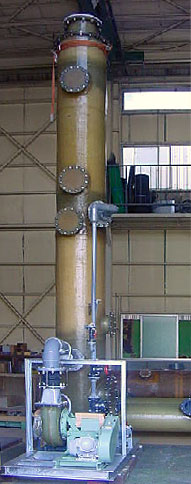

1. 排ガス処理用充填材として幅広いユーザー殿にご好評頂いているハイレックスを採用しており、従来にない高効率のユニット式スクラバーです。
2. 使用条件・効率に応じて充填物を交換することにより負荷変動に対応できるユニット式スクラバーです。
3. ガス処理に必要な機器類が共通ベース上にセットされた状態で納入しますので、現地での据付が簡単です。ユーティリティを接続すれば、即使用可能です。
4. スクラバーの本体にFRPを採用していますので軽量・強靱・高耐蝕仕様となっています。
|
※特殊な仕様に対応できるように、本ユニットスクラバーの原型を利用して、低価格、コンパクトに、モディファイすることが出来ます。
たとえば
1. 99%以上の高効率除去要求への対応
2. 高さを抑えた高効率装置への変換
3. 他のプロセスとの組み合わせ連動
4. 他目的除去装置(たとえば有機溶剤除去装置)との組み合わせ連動
5. 本体の材質変更。SUS材あるいは、SS400+ゴムライニング(樹脂ライニング)
6. 吸収液供給装置、PH制御系等の付加。モーターのインバーター化等
|

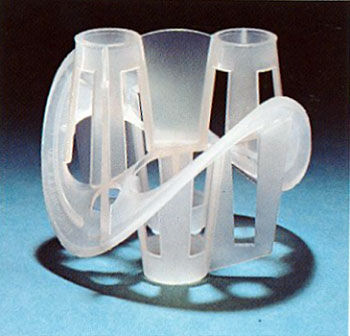

充填物は、写真のような、性能のよいトーヨーハイレックスを採用しています。 |
|
各ガスにおける除去効率
|
ガス名称
|
分子式
|
洗浄液
|
補給水量
|
除去効率
|
塩化水素ガス
|
HCI
|
NaOH
|
|
95～99%
|
|
H2O
|
循環液量の約1/20
|
90～95%
|
弗化水素ガス
|
HF
|
NaOH
|
|
95～99%
|
|
H2O
|
循環液量の約1/10
|
90～95%
|
アンモニアガス
|
NH3
|
H2SO4
|
|
95～99%
|
亜鉛酸ガス
|
SO2
|
NaOH
|
|
95～99%
|
塩素ガス
|
Cl2
|
NaOH
|
|
95～99%
|
硫化水素ガス
|
H2S
|
NaOH＋NaCｌ0
|
|
95～99%
|
酢酸ガス
|
CH3COOH
|
NaOH
|
|
95～99%
|
|
H2O
|
循環液量の約1/20
|
90～95%
|
硫酸ミスト
|
H2SO4
|
H2O
|
|
90～95%
|
クロム酸ミスト
|
CrO3
|
H2O
|
|
90～95%
|
アルカリミスト
|
NaOH
|
H2O
|
|
90～95%
|
硝酸ミスト
|
NaO3
|
H2O
|
|
90～95%
|
|
 ※1：各々の除去効率は１００ppm以上の単体ガスについての除去効率を示します。
※2：ミストについての除去効率は粒径３０μ以上を対象としています。
|
標 準 仕 様
|
|
形式 |
処理風量
（㎡/min） |
循環ポンプ |
送風機 |
循環
タンク容量
（1） |
新水
補給量
（1/min） |
重量（kg） |
|
楊量
（㎡/min） |
楊程
(m) |
電動機
(kw） |
最大風量
（㎡/min） |
静圧
（Pa） |
電動機
（kw） |
自重 |
運転 |
|
VHCU-600 |
17～35 |
30～90 |
16 |
0.75 |
35 |
1,300 |
2.2 |
280 |
1.5～5 |
420 |
700 |
|
VHCU-900 |
35～75 |
100～200 |
16 |
1.5 |
75 |
1,300 |
3.7 |
630 |
4～11 |
520 |
1,150 |
|
VHCU-1200 |
75～120 |
110～370 |
16 |
2.2 |
120 |
1,300 |
5.5 |
1,130 |
6～19 |
1,020 |
2,150 |
|
VHCU-1500 |
120～210 |
180～580 |
16 |
3.7 |
210 |
1,300 |
11 |
1,770 |
9～30 |
1,560 |
3,330 |
|
※1：温度20℃、機外静圧－500Paとして決定しています。
※2：塩化水素ガス100ppmを90～95％除去するものとして決定しています。
ガスの種類・温度・濃度により異なりますのでご了承下さい。
※3：準標準として、VHCU-1050,VHCU-1400 も用意しています。
|
共 通 仕 様
|
装置構成
|
竪型円筒式充填塔、送風機、循環ポンプ、共通ベース、循環配管
|
材 質
|
充填塔本体：FRP（接ガス部ビニルエステル樹脂）
充 填 物：PP
内 部 品：PVC
送 風 機：FRP（インベラー：ビニルエステル樹脂、ケージング：ビスフェノール樹脂）
循環ポンプ：GFRPP
配 管 類：PVC
共通ベース：SS400
|
HF・Cｌ2・CrC3・溶剤が混入する場合は充填塔、送風機、循環ポンプの材料が変更になります。
吸入許容温度は60℃とします。（60℃以上の場合は材質が変更となります。）
|
標準色
|
FRP部分：自然色（指定色はオプションとなります。）
SS部：素地調整 2種ケレン相当、標準色 マンセル2.5G6/3
|
標準電動機
|
全閉外扇屋外型、200V×50Hz/60Hz
|
オプション
|
点検架台・梯子、レベル計、風量調整ダンパー、計装品類、操作盤、循環ポンプ流量計等
|
搬入条件
|
3分割により搬入します。
|
|
|

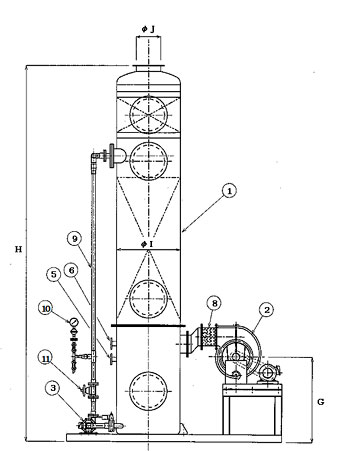

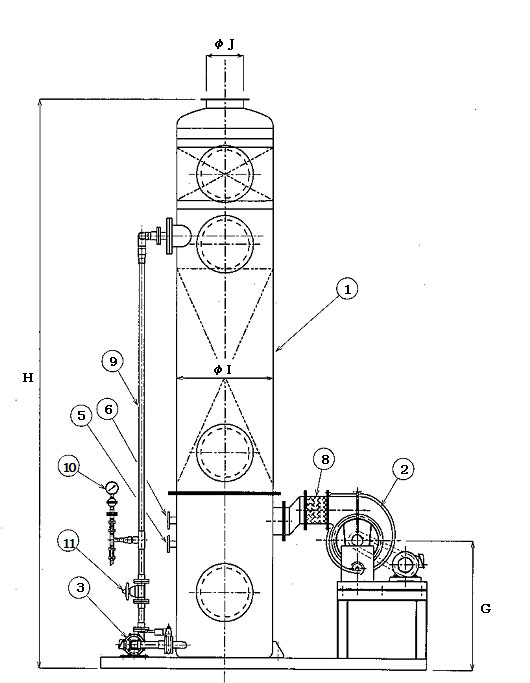

No. |
部 品 名 称 |
材 質 |
個 数 |
摘 要 |
|
1 |
スクラバー本体 |
FRP |
1 |
注1 |
|
2 |
送風機 |
FRP |
1 |
注2 |
|
3 |
循環ポンプ |
GFRPP |
1 |
|
|
4 |
共通ベース |
SS400 |
1 |
注3 |
|
5 |
オーバーフローノズル |
FRP |
1 |
40AJIS10KFF |
|
6 |
新水補給ノズル |
FRP |
1 |
25AJIS10KFF |
|
7 |
継ダクト |
FRP＋PVC |
1 |
|
|
8 |
フレキシブルダクト |
CRクロス＋内面テフロン |
1 |
|
|
9 |
循環配管 |
PVC |
1 |
0～0.3MPa |
|
10 |
圧力計 |
PVC |
1 |
|
|
11 |
流量調整弁 |
PVC |
1 |
|
|
12 |
ドレンバルブ |
PVC |
1 |
40AJIS10KFF |
|
注1：スクラバー本体はFRP自然色が標準となります。
注2：送風機機械部塗装色はマンセル2.5G6/3が標準となります。
注3：共通ベース塗装色はマンセル2.5G6/3が標準となります。
|

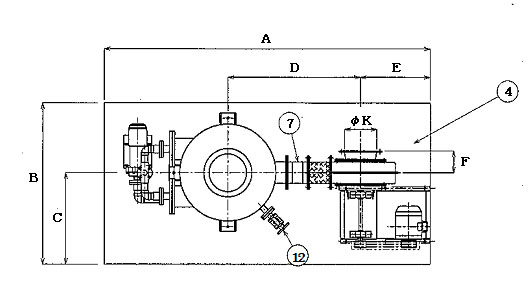

寸法表
|
|
形式 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
|
VHCU-600 |
2,580 |
1,160 |
580 |
1,100 |
600 |
185 |
1,145 |
4,640 |
600 |
300 |
220 |
|
VUHC-900 |
3,045 |
1,500 |
855 |
1,245 |
650 |
205 |
1,180 |
5,250 |
900 |
400 |
300 |
|
VUHC-1200 |
3,700 |
1,700 |
900 |
1,625 |
750 |
235 |
1,260 |
5,620 |
1,200 |
500 |
350 |
|
VUHC-1500 |
4,450 |
1,950 |
850 |
2,010 |
950 |
290 |
1,190 |
5,550 |
1,500 |
600 |
500 |
|
|
|
